防靜電SMT上下料架的安裝技巧
防靜電SMT上下料架在SMT貼片機上下板時的使用好壞關鍵還是上下料架安裝過程中的技巧，現在我就我們廠通過大量實踐中總結出來的SMT上下料架的安裝技巧分享給大家。

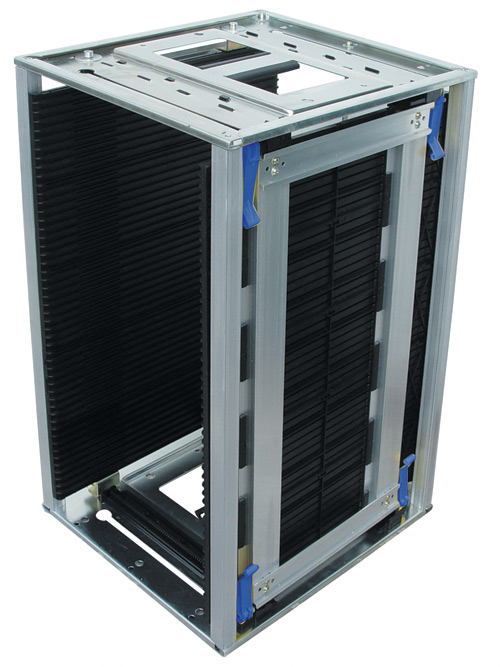

難度最大的就是齒輪調節的活動板的安裝技巧，我就我們的產品防靜電SMT上下料架——YX-7066這款的安裝技巧和大家分享。
一、首先選好配件，配件包括：兩塊上下金屬底板、四根鋁合金立柱、12顆螺絲、12片螺絲墊片、一片固定側板、一片活動側板、一根擋桿。這就是一套YX-7066 防靜電SMT上下料架所有配件。當然安裝需要工具，最簡單一個工具就是六棱螺絲扳手只為擰螺絲用的。
二、選好了配件和工具就可以安裝了，首先是把四根鋁合金立柱用螺絲固定在一塊金屬底板上，（每顆螺絲下面都有墊片）把螺絲擰緊防止晃動。
三、固定一片固定側板在擰好立柱的金屬固定板上，同前擰緊螺絲。
四、接下來就是固定另外一塊金屬固定板。安裝這塊固定底板時要注意螺絲稍微擰下即可，只是固定不讓其從立柱上滑下。為什么？呵呵，這個是技巧，等下你就會明白了。
五、這一步是最關鍵的，如果這一步安裝不好前面的工作等于白做了。就是安裝活動側板，剛剛說了固定另外一個底板時不要擰緊就是這樣活動側板可以很輕松的防靜電去。首先要對準一側（上側或下側）直接到位齒輪的底端，然后另一側的活動板順著齒輪慢慢也滑動到這一側，這樣看上下是否對齊，下面的活動扣能否卡到底板滑槽里，如果一切都好再看上面的活動扣也能否卡到上面底板的滑槽里，Ok，沒有問題了，那接下來就是擰緊這塊底板的螺絲了。
六、第五步已經做的完美了，這一步就很好做了，就是把活動側板從剛剛安裝好的一側順著齒輪槽滑動到另一側。這時候也很關鍵，在活動的時候要稍微的向上提下活動側板上面的兩個塑料扳手，這樣活動側板很容易的順著滑動槽和齒輪來回的滑動。
七、基本上已經完工了，現在就是檢驗是否合格了。把活動側板一直滑動到另外一側的端部，然后看側板的塑料板和這側的立柱距離是否均勻，如果兩側上下距離都比較均勻那說明這套YX-7066 SMT上下料架就可以用到SMT貼片機上了。最后還有就是不要忘記把PCB板擋桿放上。
一套完整的YX-7066 防靜電SMT上下料架就展現在我們面前了，拿去用吧沒有問題的了。這些是我們在生產中和與客戶接觸中得到，也許你們有更好的安裝方法。云星公司歡迎各界朋友來廠來函來電交流技術。
